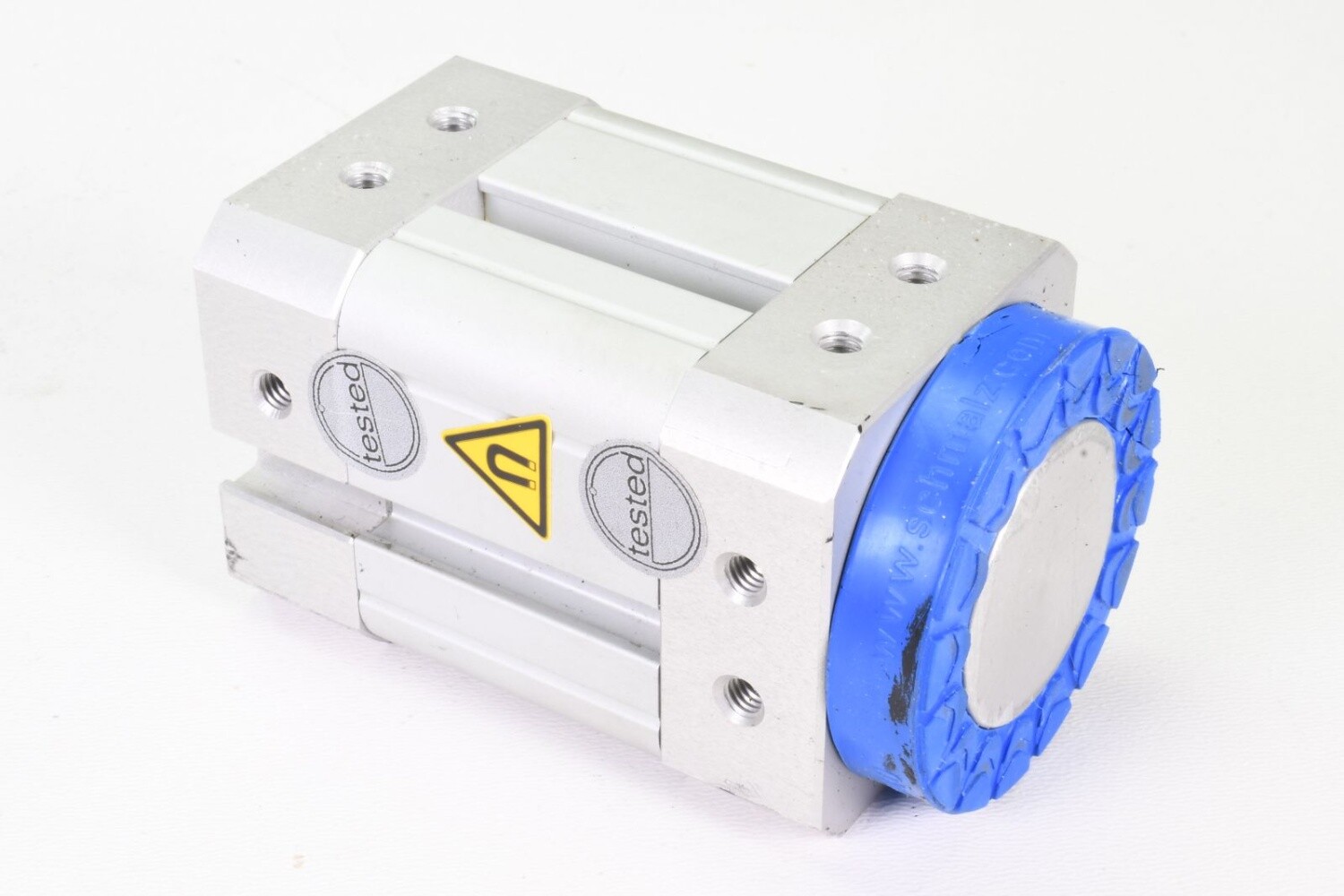

Schmalz SGM — мощный, долговечный и простой в использовании магнитный захват на основе постоянных магнитов. Он прост в развертывании и предназначен для коботов и легких роботов.

Магнитный захват Schmalz SGM представляет собой полный набор магнитных захватов для легких роботов и коботов.

Магнитный захват, приводимый в действие сжатым воздухом, захватывает ферромагнитные детали с помощью простой магнитной силы. Он идеально подходит для обработки листового металла и перфорированных листов, сложных заготовок, вырезанных лазером, листов с отверстиями и вырезами, изогнутых листов и труб. Серия SGM-HPm в первую очередь предназначена для компонентов с толщиной листа < 2 мм.

Два порта захвата поочередно подаются под давлением сжатого воздуха для управления магнитом, при этом неуправляемый порт всегда вентилируется. При подаче сжатого воздуха постоянный магнит перемещается к поверхности захвата (захват заготовки) или от поверхности захвата (укладка заготовки).

Для обеспечения безопасного переключения необходимо подавать сжатый воздух в течение не менее 1,0 секунды.

Дополнительные технические характеристики и характеристики

• Удерживающая сила листового металла ≥ 0,5 мм: 36 Н
• Удерживающая сила листового металла ≥ 0,7 мм: 60 Н
• Удерживающая сила листового металла ≥ 1 мм: 80 Н
• Удерживающая сила листового металла ≥ 2 мм: 100 Н
• Боковая сила (сухая): 58 Н
• Боковая сила (масляная): 52 Н
• Удерживающая сила: ≤ 0,3 Н
